3.1一般规定

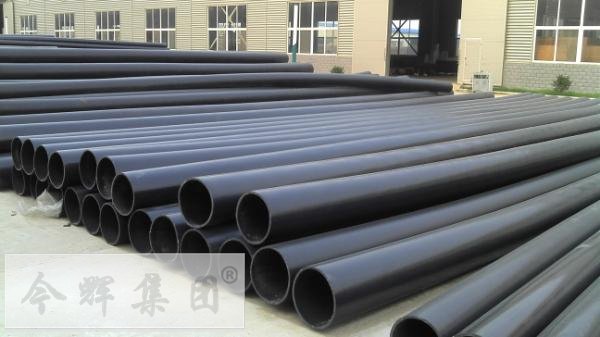

3.1.1一般来说,SDR相同系列的管材可以承受相同的内压级别,但是,超高燃气嗓道和供水管道,根据行业标准《
超高份子量聚乙烯管材》(QB/T2668-2004)的规定,因为超高份子量聚乙烯树胶份子量分类差别和设计应力、安全系数差别,在环境23℃时输送差别媒质的事情压力见表1、表2和表3。
表1当管道设计应力δs=10Mpa时的事情压力 表2当管道设计应力δs=8Mpa时的事情压力 表3当管道设计应力δs=6.3Mpa时的事情压力 注:δs=δ/c(式中δs:设计应力Mpa δ:管材最小要求的持久静压强度Mpa c:设计系数或者安全系数)
3.1.2若施用环境温度差别时,按表4和表5温度系数修正。
表4 表5 3.1.3超高管道主要用于中、高压大口径管网体系中。
3.2管道计较
3.2.1超高燃气嗓道计较公式(p1-p2)/L=1.4×109{K/d+192.2×dv/QI0.25} ×Q2/d5×e×T/T0
式中:
p1---起点压力(绝压Kpa)
p2---终点压力(绝压Kpa)
L---管道计较长度(Km)
K---管道内表面的当量绝对粗拙度(取0.009mm)
d---管道内径(mm)
V ---计较流速( m3/h)
Q---计较流量(m3/h)
e---燃气密度(0.74kg/m3)
T---温度(T=环境温度+绝对温度=20℃+273=293K
T0---273K
注1:一样管径、一样长度、一样压力降的环境下,超高管的输气能力比钢管高25%以上。
3.2.2超高供水管道计较公式:
当V<1.2m/s时;
I=0.009×V2/dj1.3×(1+0.867/V)0.3
当V≥1.2m/s
I=0.0017×V2/dj1 ..3
式中:
V---管道内的平均水流速度(m/s)
I---管道单位长度水头丧失(Kpa/m)
dj---管道计较内径(mm)
3.2.3中压管道的允许压力可由该级管道的入口压力至次级管网调压器允许的最低入口压力之差确定,流速不宜大于20 m/s。
3.3管道安插
3.3.1超高燃气嗓道不得从修建物和大型构筑物的底下穿越不得在堆积易燃、易爆质料和具有腐蚀性液体的场地底下穿越;不得与其它管道或者电缆同沟敷设。
3.3.2超高燃气嗓道与供热管之间水平净距不应小于表6和表7的规定。与其他修建物、构筑物的基础或者相邻管道之间的水平净距应符合国家标准《城镇燃气设计规范》(GB50028-93)5.3.2-1的规定。
表6 供热管品类 净 距(米) 注 t<150℃直埋供热管道
供热管
回水管 3 .0 2 .0 燃气嗓埋深小于2m t<150℃热水供热管沟
蒸气供热管沟 1 .5 燃气嗓埋深小于2m t<280℃蒸气供热管沟 3 .0 超高聚乙烯管事情压力不跨越0.1 Mpa
燃气嗓埋深小于2m 表7 名 称 净 距(米) 超高管在该举措措施上方 超高管在该举措措施下方 给水管燃气嗓 ------- 0.15 0.15 排水管 ------- 0.15 0.20加套管 电 缆 直埋 0.50 0.50 在导管内 0.20 0.20 供热管道 t<150℃直埋供热管 0.50加套管 1.30加套管 t<150℃ 热水供热管沟
蒸汽供热管沟 0.20加套管或者0.40 0.30加套管 t<280℃ 蒸汽供热管沟 1.0加套管,套管有降温办法的可由大变小 不允许 铁路轨底 ------ ------ 1.20加套管 3.3.3超高燃气嗓道埋设的最小管顶覆土厚度应符合下列规定:
⑴埋设在车行道下时,不宜小0.8米;
⑵ 埋设在非车行道下时,不宜小0.6米;
(3) 埋设在水田下时,不宜小0.8米。
当采取行之有效的防备保护办法后,上面所说的规定可适当降低。
3.3.4超高燃气和供水管道的地基宜无尖硬土和无盐类的原土层,当原土层有尖硬土石和盐类时,应铺设细砂或者细土。凡可能导致管道不均匀沉降的地段,其地基应进行处置惩罚或者采取其他防沉降办法。
3.3.5超高燃气嗓道不宜直接引入修建物内或者直接引入从属修建物墙上的调压箱内。当直接用超高管引入时,穿越基础或者外墙和地上部分的超高管道必需采取硬质套管保护。
3.3.6超高燃气嗓道不宜直接穿越河底。在加设套管采取其他保护办法后,穿越河底时,应符合国家标准。《城镇燃气设计规范》(GB50028-93)第5.3.4和5.3.10条⑵(3)⑷款的规定。超高供、排水管线可直接穿越河底。
3.3.7超高燃气嗓道在输送含有冷凝液的燃气时,应埋设在土壤冰冻线以下,并应设置凝水缸。管道坡向凝水缸的坡度不宜小于0.003。
3.3.8中压超高燃气嗓道的干管上,应设置分段阀门,并应在阀门双侧设置放散管。支管起点处也应设置阀门。
3.3.9超高供水管道参照燃气嗓道安插规程安插。
